型号

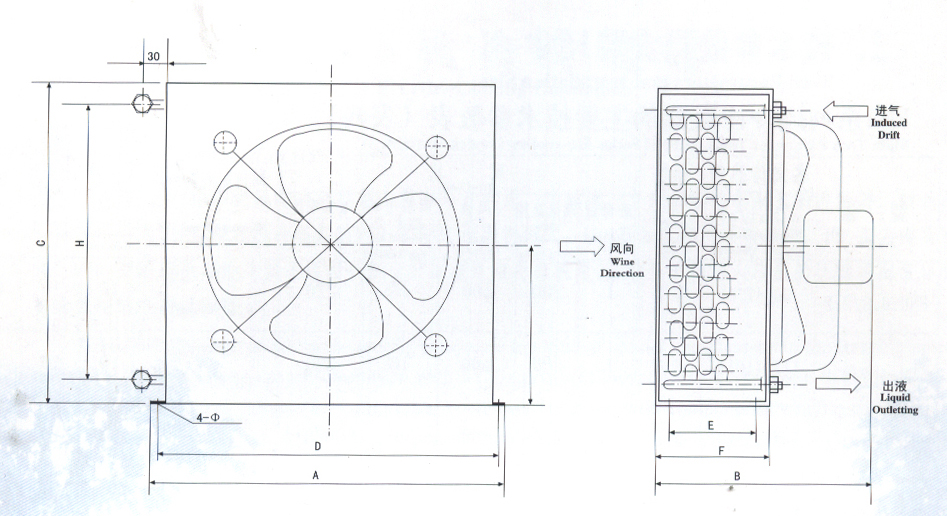

安装尺寸

安装孔径Φ(mm)

A

B

C

D

E

F

G

H

K

L

M

N

FNH-0.9/2.2

3×4

305

220

230

285

70

110

15.2

175

35

15

20

10

8

FNH-1.2/3.2

3×5

350

220

280

330

70

110

175

225

35

140

20

10

8

FNH-1.6/4.4

3×6

390

220

330

370

70

110

195

275

35

165

20

10

8

FNH-2.8/6.8

3×7

50

270

380

470

120

170

240

325

35

190

20

15

10

FNH-3.1/9.2

4×7

500

270

380

470

120

170

240

375

35

190

20

15

10

FNH-4.4/11.8

4×8

600

310

430

570

120

170

300

425

35

215

20

15

10

FNH-5.1/15

4×9

655

310

480

625

120

170

327.5

475

35

240

25

15

10

FNH-7.1/19

4×10

655

375

530

625

150

200

327.5

475

35

265

25

15

10

FNH-8.0/22A

5×10

655

375

530

625

150

200

327.5

475

35

265

25

15

10

FNH-7.6/22B

4×8

860

270

430

830

120

170

/

375

35

215

25

15

10

FNH-10/28.2

4×9

970

310

480

940

120

170

/

425

35

240

25

15

10

FNH-13.1/34

4×10

970

375

530

940

150

200

/

475

35

265

25

15

10

FNH-15/40

5×10

970

375

530

940

150

200

/

475

35

265

25

15

10

FNH-17/49

5×12

1050

375

630

1020

150

200

/

575

35

315

25

15

10
